Interconexiones frigoríficas defectuosas - soluciones



Malas conexiones de tubo (demasiado apretadas)

Malas conexiones de tubo (demasiado apretadas)

PROBLEMA

  • La línea puede estar deformada o dañada.

SOLUCIÓN

  • Apretar con una llave dinamométrica ejerciendo la presión adecuada.
  • Revise las conexiones con un detector de fugas antes de hacer vacío.




Diámetro tuboLlave dinamométrica
1/4"18 N-m (1,8 Kg.m)
3/8"42 N-m (4,2 Kg.m)
1/2"55 N-m (5,5 Kg.m)
5/8"65 N-m (6,5 Kg.m)




Tendido de líneas muy forzadas (radio de las curvas muy ajustado)

Tendido de líneas muy forzadas (radio de las curvas muy ajustado

PROBLEMA

  • Curvas excesivamente cerradas impidiendo la circulación correcta del refrigerante, incrementan la carga que soporta el compresor y pueden provocar daños o averías.
  • La fatiga del material puede ocasionar la ruptura de los tubos.

SOLUCIÓN

  • No hacer curvas de radio inferior al especificado.
  • Utilice un curvatubos a partir de tubos de 1/2".



Abocardados reutilizados por traslado de la unidad

Abocardados reutilizados por traslado de la unidad

PROBLEMA

  • Al reutilizar los abocardados, la presión necesaria a ejercer sobre las tuercas, es mayor, y al ser el tubo más fino; pueden producirse fugas.

SOLUCIÓN

  • Repita siempre los abocardados cuando reutilice los tubos.



Humedad dentro del circuito

Humedad dentro del circuito

PROBLEMA

  • Un compresor puede averiarse si en el momento de la conexión frigorífica, queda agua o humedad en el circuito.

SOLUCIÓN

  • Proceda a un vacío profundo mediante una bomba de vacío.

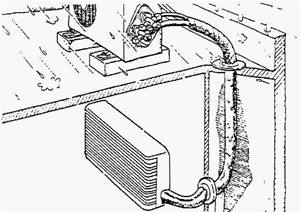

Humedad a traves del orificio practicado para pasar los tubos

No se instala ningún sistema que impida la entrada de agua. (Cuando la unidad exterior esta a mayor altura que la interior).

Humedad a traves del orificio practicado para pasar los tubos

PROBLEMA

  • El sellante empleado en la impermeabilización del agujero pasa-tubos, se estropea con el tiempo y permite la entrada de agua en el interior.

SOLUCIÓN

  • Asegúrese de que el agua no pueda llegar al interior mediante sistemas como el indicado.

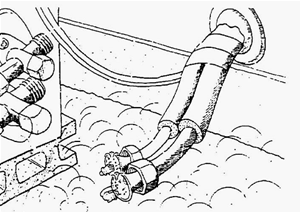

Materias extrañas dentro de los tubos

Materias extrañas dentro de los tubos

PROBLEMA

  • No deje las líneas de tubo abiertas; pueden llenarse de polvo y humedad, lo que perjudica y daña el compresor.

SOLUCIÓN

  • Sujete el final de los tubos hacia abajo y sacuda los mismos para expulsar cualquier partícula que haya podido entrar.
  • Si persiste el riesgo de materias extrañas en el interior, soplar con gas Nitrógeno seco.

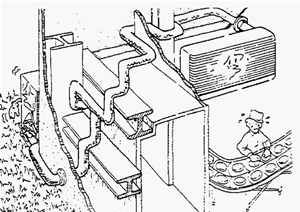

Número excesivo de curvas en la línea frigorífica

Número excesivo de curvas en la línea frigorífica

PROBLEMA

  • Un numero elevado de curvas se traduce en un numero total de metros de interconexión de tubo equivalente, superior al especificado. Reduciéndose el rendimiento y ocasionando posibles averías.

SOLUCIÓN

  • Reducir el número de curvas.

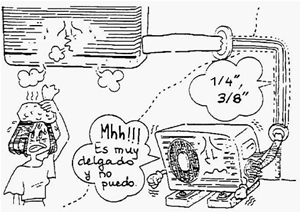

Secciones de tuberías inadecuadas

Secciones de tuberías inadecuadas

PROBLEMA

  • Las presiones de "Baja y Alta" no son las indicadas, el rendimiento baja y el compresor puede llegar a pararse.

SOLUCIÓN

  • Utiliza las secciones adecuadas.

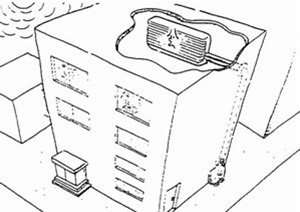

Instalaciones que superan la altura máxima permitida entre unidades

Instalaciones que superan la altura máxima permitida entre unidades

PROBLEMA

  • Se dificulta la circulacion del refrigerante, con lo que la temperatura del compresor aumenta y puede llegar a producir averías.

SOLUCIÓN

  • Reducir la distancia de interconexión en lo posible, acercando las unidades e incrementando la carga de refrigerante en la medida indicada.



CapacidadDistanciaAlturaCarga adicional
9000 BTU7 m5 m-
12000 BTU12 m5 m+ 7 m añadir 30 g/m
18000 BTU15 m8 m+ 7 m añadir 40 g/m
24000 BTU15 m8 m+ 7 m añadir 40 g/m
Multi Split15 m5 m+ 7 m añadir 15 g/m
